Многоосный (10 осей) низкорамный прицеп с механической подвеской - Автоматическое управление и также имеет телескопический брус!
❒ В наши дни грузоперевозки становятся более крупными и тяжелыми, а также политика транспортировки в стране становится более строгой, ограничивая грузоподъемность каждой оси или шины. Поэтому количество осей на низкорамном прицепе должно быть увеличено. Многоосные низкорамные прицепы должны иметь систему управления, чтобы обеспечить малый радиус поворота и сэкономить износ шин. Кроме того, длина прицепа должна быть больше, чтобы удовлетворить потребности в транспортировке более длинных грузов.
❒ Если вы собираетесь купить многоосный низкорамный прицеп из Европы, цена будет очень высокой! Кроме того, система европейских транспортных средств очень продвинута и сложна, поэтому обслуживание и ремонт будут большой проблемой в будущем. Это не подходит для развивающихся стран. Но местные производители, имеющие мало опыта в производстве многоосных низкорамных прицепов, не в состоянии обеспечить стабильное качество продукции.
Видео девятиосного низкорамного прицепа с механической подвеской▼
Видео десятиосного низкорамного прицепа с механической подвеской▼

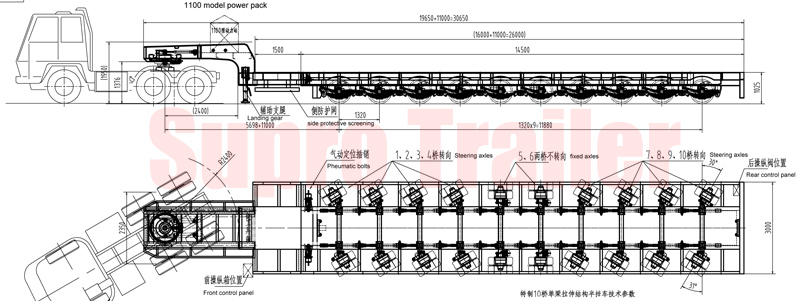

Чертеж многоосного низкорамного прицепа ST10SA▼
Характеристики многоосного низкорамного прицепа▼
1.1 Габариты -----------------------------------------19650*3000*1950(со штурвальной частью)/1010 платформа для груза.
1.2 Общий вес ----------------------------------------105800 кг (просто для справки)
1.3 Собственный вес ---------------------------------25800 кг
1.4 Номинальная грузоподъемность ---------------80000 кг (на закрытой длине)
1.5 Расстояние между осями (на закрытой длине) --5700+(11000)+1320*9 мм
1.6 Расстояние между колесами --------------------2850 мм
1.7 Оси --------------------------------------------------11 тонн/ 2шт, 11 тонн стержневые оси/ 8шт
1.8 Шины -------------------------------------------------235/75R17.5, 40шт
1.9 Диски -------------------------------------------------7.5*17.5, 40шт
1.10 Угол поворота руля -------------------------------30°
1.11 Минимальный дорожный просвет ----------------150 мм
1.12 Тормозная камера --------------------------------T25 двойных камер, 20шт
1.13 Аварийный реле-клапан -------------------------Webco, 3шт
1.14 Кронштейн--------------------------------------------90#
1.15 Подвеска --------------------------------------------- Пружинная подвеска/ 20шт
1.16 Гидроцилиндр -----------------------------------------90/50 -2шт , 110-40-4шт
1.17 Панель управления ---------------------------------- Передняя и задняя панели управления (ручное управление и пульт дистанционного управления)
1.18 Гидравлический насос ------------------------------- 1100 модель/1 комплект
1.19 Электрическая система --------------------------------24V
2. Описание многоосного низкорамного прицепа ▼
2.1 Закрытая длина прицепа составляет 19,65 м, ширина 3 м, высота 1010 мм. Длина загрузки составляет 16 м, а у него есть телескопический балок длиной 11 м.
2.2 Это гидравлическая штурвальная часть, оснащенная механизмом управления штурвальными осями.
2.3 Механическая подвеска.
2.4 У автомобиля 10 осей, а 5-я и 6-я фиксированные оси. Первая, вторая, третья, четвертая, седьмая, восьмая и девятая - штурвальные оси. Шины 235/75R17.5. (У прицепа длинные телескопические балки и разные длины труб. Поэтому могут возникнуть проблемы с несинхронностью управления. Обратите внимание на это.)

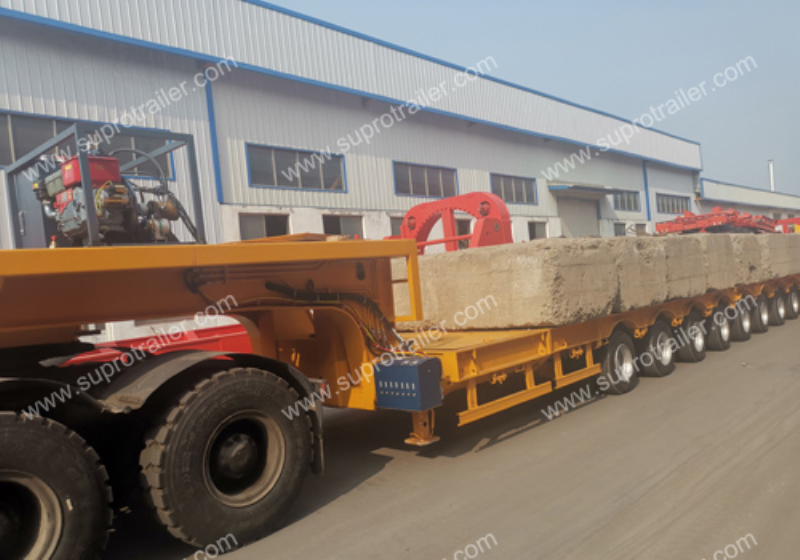

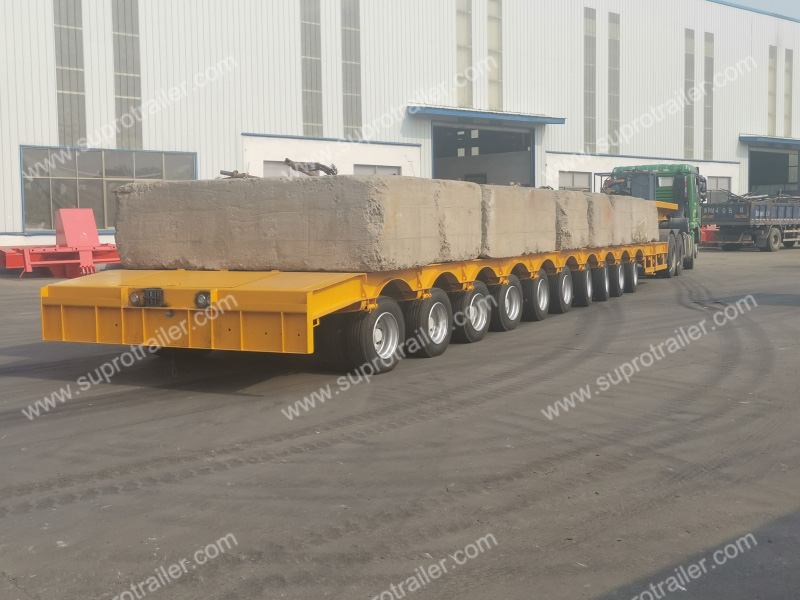

Фотографии десятиосного низкорамного прицепа с механической подвеской▼
